粉尘检测仪总线制和分线制的优缺点

发布时间:2021-06-04 17:28:59作者:瑶瑞电子

   总线制又称RS485,分线制又称4-20mA。这两种接线方式,各自有其对应的报警控制主机。一般来说,绝大多数的总线制采用的4芯屏蔽线,2根电源线,2根信号线,传输距离比较长,大约1-2Km。分线制采用3芯线,2根电源线,1根信号线,电源负极和信号线公用,传输距离比较近,在1Km以内。

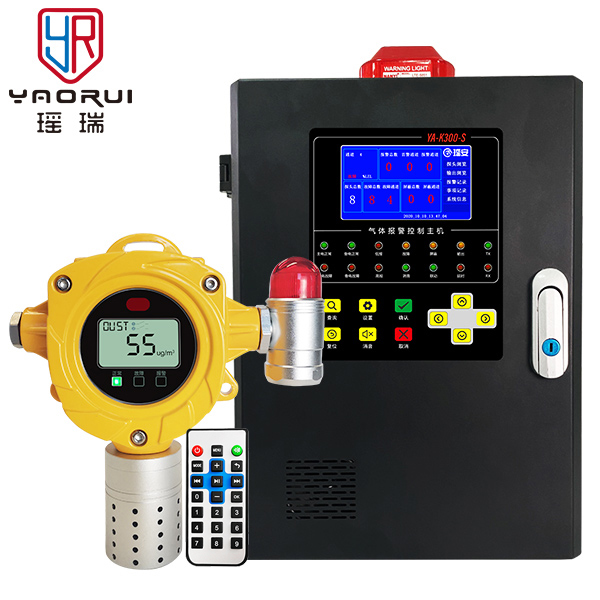

粉尘探测器


总线制优缺点:

总线制优点:

   ①信号统一,出现故障的概率低:在数据线上以相同的形式传送数据,增强了数据的可靠性。

   ②布线简单,工作量小:总线制很明显的优点是布线量少,布线简单,费用少。四总线制,两根信号线,两根电源线,接线简单,方便。




总线制缺点:

   ①信号延迟:数据都是一个个刷出来,当探头数量多时尤为明显。
   ②供电问题:所有探头都是通过主机集中供电,探头数量多时,主机的供电能力不足,就需要就地供电。

分线制优缺点:

分线制优点:

   ①数据同步性好:相比于总线制,分线制每个探头单独与控制主机通讯,能将现场情况适时地传输给控制部分,使监控人员能及时有效地作出判断,做出相应的控制动作,避免危险事故的发生。
   ②供电没有限制。


分线制缺点:

   ①布线复杂:布线量多,工作量大,走线繁杂。
   ②安装施工复杂,安装费用材料费用高。
   ③信号干扰大。


总线制分线制的选择


1、要接入的探头数量。

     探头数量多于8台,建议选择总线制。这样可以减少布线难度和布线成本,所有探头通过一根电缆线计入主机;探头数量低于8个,可以选择分线制,每个探头通过单独电缆接入主机。


2、距离。

     在实际工况中,由于每个探头的安装位置和探头的距离有远有近,当距离比较远时,建议采用总线制,总线制一般的传输距离有1-2km,只需要布一根主线电缆即可,所有探头都可接入主线。另外通过增加中继器的方式可以增加RS485的传输距离,理论上距离不受限制短距离的情况下可使用分线制。


3、数据处理需要。

     很多情况下,报警器检测数据需要经过多次处理和解析。4-20mA为标准工业信号,可接入各种PLC和DCS系统,但是当需要保存或二次显示数据甚至深度开发使用数据需求时,就需要使用RS485总线信号。


产品合集

     总线制或者分线制的选择,需要根据实际安装环境来确定瑶安集团可向广大用户免费提供工业气体报警器产品选型指导、方案设计、安装施工指导、技术疑难解答等服务,有任何问题欢迎咨询我们哦~
